1 提出問題

某公司鋼包烘烤技術原為套筒式燒嘴，主要燃料是高爐煤氣。使用中發現主要存在以下幾方面的問題：

1高溫?zé)煔鈴陌�蓋邊緣直接排放，煙氣帶走絕大部分熱量；

2火焰剛性不足，溫度均勻性差，為達到烘烤效果不得不延長烘烤時間；

3為兼顧火焰剛性，空氣嚴重過剩，無法準確控制空燃比；

4大負荷時由于包內壓力高，火焰亂竄直接熱損失大；

5烘烤熱效率低，能耗高，污染物排放量大。

為了解決以上問題，鋼企與鄭州德斯特自動化設備有限公司根據富氧全氧燃燒技術特性，采用了全氧燃燒技術解決方案。

2 全氧燃燒技術及特點

全氧燃燒是指用工業氧氣代替空氣來燃燒燃料，可以使燃料燃燒更加完全。全氧燃燒對于空氣燃燒有諸多優點：全氧燃燒過程與空氣燃燒相比，空氣中約79％的氮?dú)獠辉賲⑴c燃燒，可以提高火焰溫度，煙氣中不存在氮?dú)猓�燃燒產物為三原子產物，三原子物質的傳熱效果高于雙原子的物質，提高加熱效率；而且氮?dú)獠辉賲⑴c排煙，可以大幅減少煙氣量，減少排煙熱損失。全氧助燃直接帶來的經濟效益就是能夠節約燃料，減少NO_X的排放，達到凈化環境的要求。

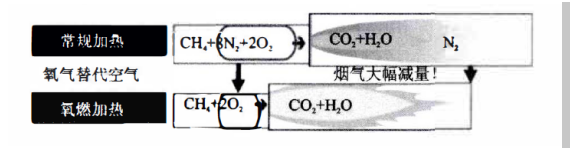

圖1 全氧燃燒原理圖

全氧燃燒由于無N2參與燃燒過程，理論上不會產生NO,但由于于實際燃料中會含有少量N2，以及燃燒過程中密封性能不佳會從大氣中吸入少量N2，但由于N2 濃度較低，即使全氧燃燒的火焰溫度較高，NO,的生成量比空氣燃燒還要少，若能通過煙氣回流等技術控制火焰的溫度及燃燒區氧濃度，全氧燃燒的NO的生成量會降到極低。

            表1 全氧燃燒的理論煙氣成分%

鋼包全氧烘烤的核心設備是全氧燒嘴，本項目采用的全氧燒嘴采用內循環式FGR技術解決火焰局部高溫問題通過獨特的結構設計使高溫?zé)煔庠跓�嘴中自循環，同時將整個燃燒過程人為區分為燃?xì)夂脱鯕馀浔炔煌�的若干階段，使燃?xì)獾娜紵�分別在燃?xì)膺^濃、燃?xì)膺^淡和燃盡三個區域分階段完成，有效控制燃燒區域的O濃度和反應速度，達到穩定的燃燒效果。

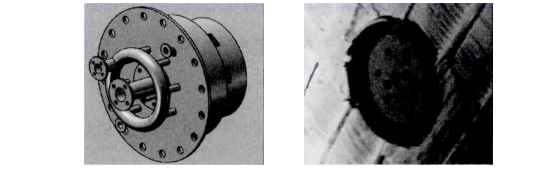

圖2全氧燒嘴外形圖

圖3為該全氧燒嘴燃燒區域氧濃度的CFD模擬分析結果，從圖3中可以看出，由于高溫?zé)煔獾淖匝�環，火焰區域的實際氧濃度可以控制在35％以上，在提高整體火焰溫度的同時可以有效的控制全氧燒嘴頭部的局部高溫確保了燒嘴的使用壽命。

圖3燃燒區域氧濃度分布

圖4為該全氧燒嘴燃燒區域溫度場的CFD模擬分析結果，可以從圖中看出，由于煙氣量的大幅減少以及氧氣的高速噴射，火焰高溫區可以直接沖到鋼包中部以下，避免了傳統燃燒由于煙氣量反沖力過大，無法保證烘烤均勻性的弊端。

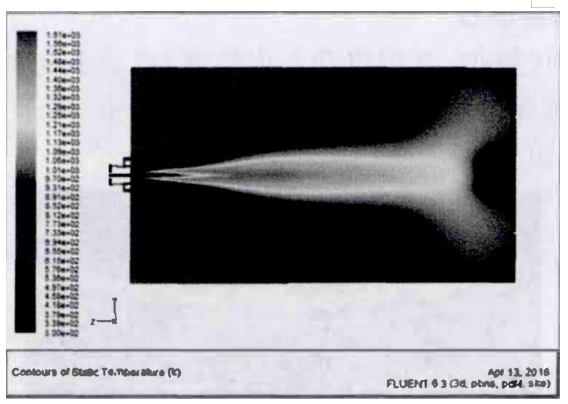

圖4 燃燒區域溫度場分布

3應用實踐

3.1 設備改造

本次改造將燃料由低熱值煤氣改為天然氣，助燃劑由空氣改為純氧。拆除原來的閥架、控制系統、燒嘴，只保留包蓋和支架，新增氣體流量控制系統，烘烤自動控制系統，全氧燒嘴，點火燒嘴。烘烤閥架原理圖見圖5。

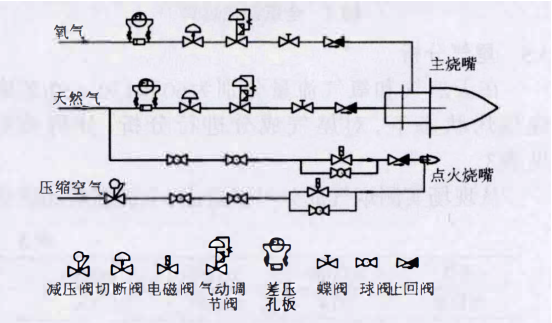

圖5  烘烤閥架原理圖

3.2 烘烤曲線

根據耐火材料的特性和生產節奏，制定的升溫曲 線見圖6。

圖 6  新鋼包烘烤曲線

3.3 工藝條件

鋼包尺寸：上沿耐材直徑2600 mm，下部耐材直徑 2300 mm，鋼包凈空高3050 mm。

燃料介質為天然氣，熱值為35530 kJ/m³，壓力大千 1.5 kg/cm²。

氧氣含量99.9%，壓力1.2 kg/cm²。

烘烤介質流量見表2。

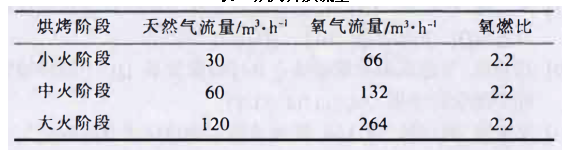

表2 烘烤介質流量

3.4 烘烤操作

鋼包就位，開啟自動點火燒嘴，啟動主燒嘴，落下包蓋確保包蓋和鋼包上沿的間隙為1cm，便于產生的煙氣溢出。

圖 7 全氧鋼包烘烤

3.5 尾氣分析

在天然氣和氧氣流量分別為60和130m³/h的燃燒烘烤狀態下，對尾氣成分進行分析，分析數據見表3。

從現場實測煙氣成分可以看出，全氧燃燒的燃燒效率非常高，尾氣中殘留的CO很低，NOx的生成量遠低于環保排放標準；H20含量高于理論值主要是由于耐材中水分析出影響了實際煙氣成分。

圖 8 烘烤過程溫度顯示

4 全氧烘烤與發生爐煤氣加空氣烘烤能耗的對比：采集煉鋼廠發生爐煤氣加空氣烘烤和全氧烘烤3個月的數據對比結果見表4。

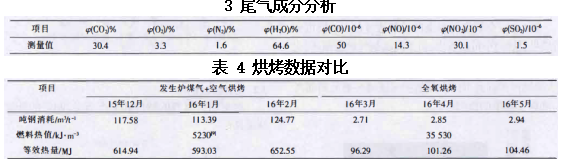

                     表 3 尾氣成分分析

從表4可以看出，在生產穩定情況下，需要烘烤的包數不變，烘烤效果一樣，和發生爐煤氣＋空氣燃燒相比，全氧燃燒節約能源83％以上，有著巨大的經濟效益。

5結論

(1)和發生爐煤氣＋空氣燃燒相比，全氧燃燒烘烤過程，廢氣量小，廢氣帶走的熱量少，節約能源83％以上，經濟效益顯著。

(2)全氧燃燒過程和空氣燃燒相比，不存在79％的氮?dú)猓瑥U氣量減少70％以上，減少了NOx的排放。

(3)鋼包和包蓋之間的縫隙只有1cm，沒有火焰外溢，包蓋的壽命顯著延長。
