煉焦爐

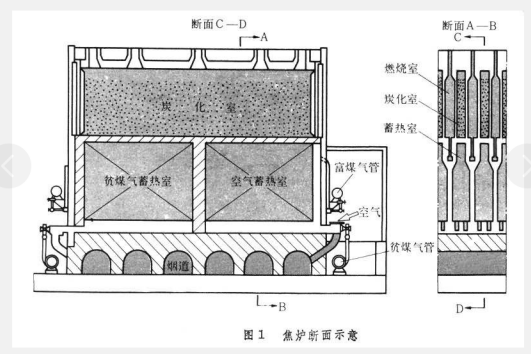

煉焦爐由炭化室、燃燒室、蓄熱室、斜道區、爐頂、基礎、煙道等組成。炭化室中煤料在隔絕空氣條件下受熱變成焦炭。一座焦爐有幾十個炭化室和燃燒室相間配置，用耐火材料(硅磚)隔開。每個燃燒室有20～30個立火道。來自蓄熱室的經過預熱的煤氣（高熱值煤氣不預熱）和空氣在立火道底部相遇燃燒，從側面向炭化室提供熱量。蓄熱室位于焦爐的下部，利用高溫廢氣來預熱加熱用的煤氣和空氣。斜道區是連接蓄熱室和燃燒室的斜通道。炭化室、燃燒室以上的爐體稱爐頂，其厚度按爐體強度和降低爐頂表面溫度的需要確定。爐頂區有裝煤孔和上升管孔通向炭化室，用以裝入煤料和導出煤料干餾時產生的荒煤氣。還設有看火孔通向每個火道，供測溫、檢查火焰之用，根據檢測結果，調節溫度和壓力。整座焦爐砌筑在堅固平整的混凝土基礎上，每個蓄熱室通過廢氣盤與煙道連接，煙道設在基礎內或基礎兩側，一端與煙囪連接。
